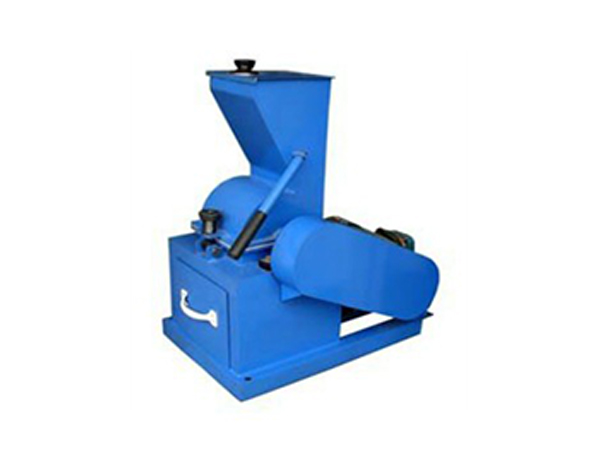

錘式破碎機主要用于對原材料的中碎和細碎。如煤、焦炭、石灰石、硫鐵礦、磷礦石、石墨、煤矸石等各種需要破碎的物料。其破碎方式為劈擊式破碎。被破碎物料的zui大塊度應小于其選用機型號料口尺寸的10-60毫米。
本機設計合理、結構簡單。廣泛應用于冶金、建材、化驗等行業，全密封設計， 是化驗行業的常用破碎機器。產品符合國標要求。
一、結構概述
密封錘式破碎機主要有機體、轉子系統、錘頭、篩篦、傳動裝置、動力部分等組成。機體采用兩種結構形式，一種為整體鑄造，另一種采用好的鋼板焊接。它主要是將物料聚于體內，供錘頭擊打，達到破碎目的。
轉子是由主軸、園盤、錘頭等裝配而成。當電動機通過皮帶輪帶動轉子時，錘頭則以高速旋轉，產生強大的擊打力，物料進入轉子錘頭擊打帶內被擊碎。被擊碎的物料達到所要求的粒度時，落入料倉內。粒度的大小均由篩篦的大小來控制。產量的大小也與蓖孔成正比。
小型的密封錘式破碎機入料斗還配有手動控制進料閘板。避免高速旋轉產生的粉塵。大中型錘式破碎機為了提高擊打力，還裝有飛輪進行蓄能。
二、安裝與試車
機器須安裝在避雨的地方。
電動機須安裝在破碎機的后方，化驗用的密封錘式破碎機的電機裝在機殼內。機器有四條地腳螺絲固定在混凝土基上。實驗用的小型破碎機可以不打地基。
破碎機安裝完畢，并超過地基凝固期后，方可進行試車。試車前先用人力轉動皮帶輪，確認為運動不受阻礙時，即可進入行空車試驗。空車轉動兩小時后，仔細觀察機器運轉情況。確認破碎機試運正常后，即可進行負荷試車。采用次硬度或小塊度物料進行工作，如無故障，即可進行正常生產。
三、使用、維護及注意事項
為了使機器長期良好使用，對各活動機構及軸承內經常加注鈣基脂，各軸承內每60天加油一次。
破碎機啟動后運轉速度達到正常速度后，方可喂料，嚴格防止鋼鐵、超硬度巖石進入機器，以免損壞機件。小型錘式破碎機喂料，用手動控制閘板進料量。錘式破碎機易產生飛濺，工作時要特別小心。大型錘式破碎機的瀉料為斜槽自流式。每班啟動時，要仔細檢查破碎機的各部螺絲是否松動，工作中要經常性地觀察工作情況，發現異常情況時，要停止工作，處理并排除故障。運轉時，嚴禁任何清理工作和安裝撤卸皮帶，禁止和手或撬桿從裝料口內取出礦石，防止事故發生。停車之前，須先停止給機器供料，待機器內的物料全部漏出完后，方可停機。

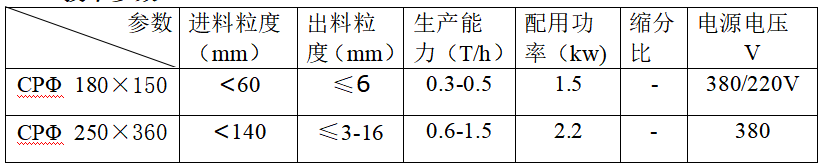

四、技術參數
錘式破碎機主要用于對原材料的中碎和細碎。如煤、焦炭、石灰石、硫鐵礦、磷礦石、石墨、煤矸石等各種需要破碎的物料。其破碎方式為劈擊式破碎。被破碎物料的zui大塊度應小于其選用機型號料口尺寸的10-60毫米。
本機設計合理、結構簡單。廣泛應用于冶金、建材、化驗等行業，全密封設計， 是化驗行業的常用破碎機器。產品符合國標要求。
一、結構概述
密封錘式破碎機主要有機體、轉子系統、錘頭、篩篦、傳動裝置、動力部分等組成。機體采用兩種結構形式，一種為整體鑄造，另一種采用好的鋼板焊接。它主要是將物料聚于體內，供錘頭擊打，達到破碎目的。
轉子是由主軸、園盤、錘頭等裝配而成。當電動機通過皮帶輪帶動轉子時，錘頭則以高速旋轉，產生強大的擊打力，物料進入轉子錘頭擊打帶內被擊碎。被擊碎的物料達到所要求的粒度時，落入料倉內。粒度的大小均由篩篦的大小來控制。產量的大小也與蓖孔成正比。
小型的密封錘式破碎機入料斗還配有手動控制進料閘板。避免高速旋轉產生的粉塵。大中型錘式破碎機為了提高擊打力，還裝有飛輪進行蓄能。
二、安裝與試車
機器須安裝在避雨的地方。
電動機須安裝在破碎機的后方，化驗用的密封錘式破碎機的電機裝在機殼內。機器有四條地腳螺絲固定在混凝土基上。實驗用的小型破碎機可以不打地基。
破碎機安裝完畢，并超過地基凝固期后，方可進行試車。試車前先用人力轉動皮帶輪，確認為運動不受阻礙時，即可進入行空車試驗?？哲囖D(zhuǎn)動兩小時后，仔細觀察機器運轉情況。確認破碎機試運正常后，即可進行負荷試車。采用次硬度或小塊度物料進行工作，如無故障，即可進行正常生產。
三、使用、維護及注意事項
為了使機器長期良好使用，對各活動機構及軸承內經常加注鈣基脂，各軸承內每60天加油一次。
破碎機啟動后運轉速度達到正常速度后，方可喂料，嚴格防止鋼鐵、超硬度巖石進入機器，以免損壞機件。小型錘式破碎機喂料，用手動控制閘板進料量。錘式破碎機易產生飛濺，工作時要特別小心。大型錘式破碎機的瀉料為斜槽自流式。每班啟動時，要仔細檢查破碎機的各部螺絲是否松動，工作中要經常性地觀察工作情況，發現異常情況時，要停止工作，處理并排除故障。運轉時，嚴禁任何清理工作和安裝撤卸皮帶，禁止和手或撬桿從裝料口內取出礦石，防止事故發生。停車之前，須先停止給機器供料，待機器內的物料全部漏出完后，方可停機。
四、技術參數
